javascriptserialWEB串口通信

Web Serial API 允许网站与串行设备通信，Web Serial API 是功能项目的一部分，在 Chrome 89 中推出。

什么是网络串行 API？

串行端口是一种双向通信接口，允许逐字节发送和接收数据。Web Serial API 为网站提供了一种使用 JavaScript 读取和写入串行设备的方法。串行设备通过用户系统上的串行端口或通过模拟串行端口的可移动 USB 和蓝牙设备连接。 换句话说，Web Serial API 通过允许网站与串行设备（例如微控制器和 3D 打印机）进行通信，从而在 Web 和物理世界之间架起了一座桥梁。 此 API 也是 WebUSB 的绝佳伴侣，因为操作系统要求应用程序使用其高级串行 API 而不是低级 USB API 与某些串行端口进行通信。

推荐用例

在教育、业余爱好者和工业部门，用户将外围设备连接到他们的计算机。这些设备通常由微控制器通过定制软件使用的串行连接进行控制。一些控制这些设备的定制软件是使用网络技术构建的：

• Arduino 创建
• Betaflight 配置器
• Espruino 网络集成开发环境
• 微软 MakeCode 在某些情况下，网站通过用户手动安装的代理应用程序与设备通信。在其他情况下，应用程序通过 Electron 等框架在打包的应用程序中交付。而在其他情况下，用户需要执行额外的步骤，例如通过 USB 闪存驱动器将已编译的应用程序复制到设备。 在所有这些情况下，通过在网站和它所控制的设备之间提供直接通信，将改善用户体验。

当前状态

阶段	状态
创建解释器	已完成
创建规范的初始草案	已完成
收集反馈并迭代设计	已完成
测试	已完成
发布	已完成

使用网络串行 API

特征检测

要检查是否支持 Web Serial API:

if ("serial" in navigator) {
  // The Web Serial API is supported.
}

打开串口

Web Serial API 在设计上是异步的。这可以防止网站 UI 在等待输入时阻塞，这很重要，因为串行数据可以随时接收，需要一种方法来收听它。 要打开串行端口，首先访问一个 SerialPort 对象.为此可以通过调用 navigator.serial.requestPort() 以响应用户对话框（例如触摸或鼠标单击）来提示用户选择单个串行端口,或者从 navigator.serial.getPorts() 中选择一个，它返回网站已被授予访问权限的串行端口列表。

document.querySelector('button').addEventListener('click', async () => {
  // Prompt user to select any serial port.
  const port = await navigator.serial.requestPort();
});

// Get all serial ports the user has previously granted the website access to.
const ports = await navigator.serial.getPorts();

navigator.serial.requestPort() 函数接受一个可选的对象字面量来定义过滤器.这些用于将通过 USB 连接的任何串行设备与强制性 USB 供应商 (usbVendorId) 和可选的 USB 产品标识符 (usbProductId) 相匹配。

// Filter on devices with the Arduino Uno USB Vendor/Product IDs.
const filters = [
  { usbVendorId: 0x2341, usbProductId: 0x0043 },
  { usbVendorId: 0x2341, usbProductId: 0x0001 }
];

// Prompt user to select an Arduino Uno device.
const port = await navigator.serial.requestPort({ filters });

const { usbProductId, usbVendorId } = port.getInfo();

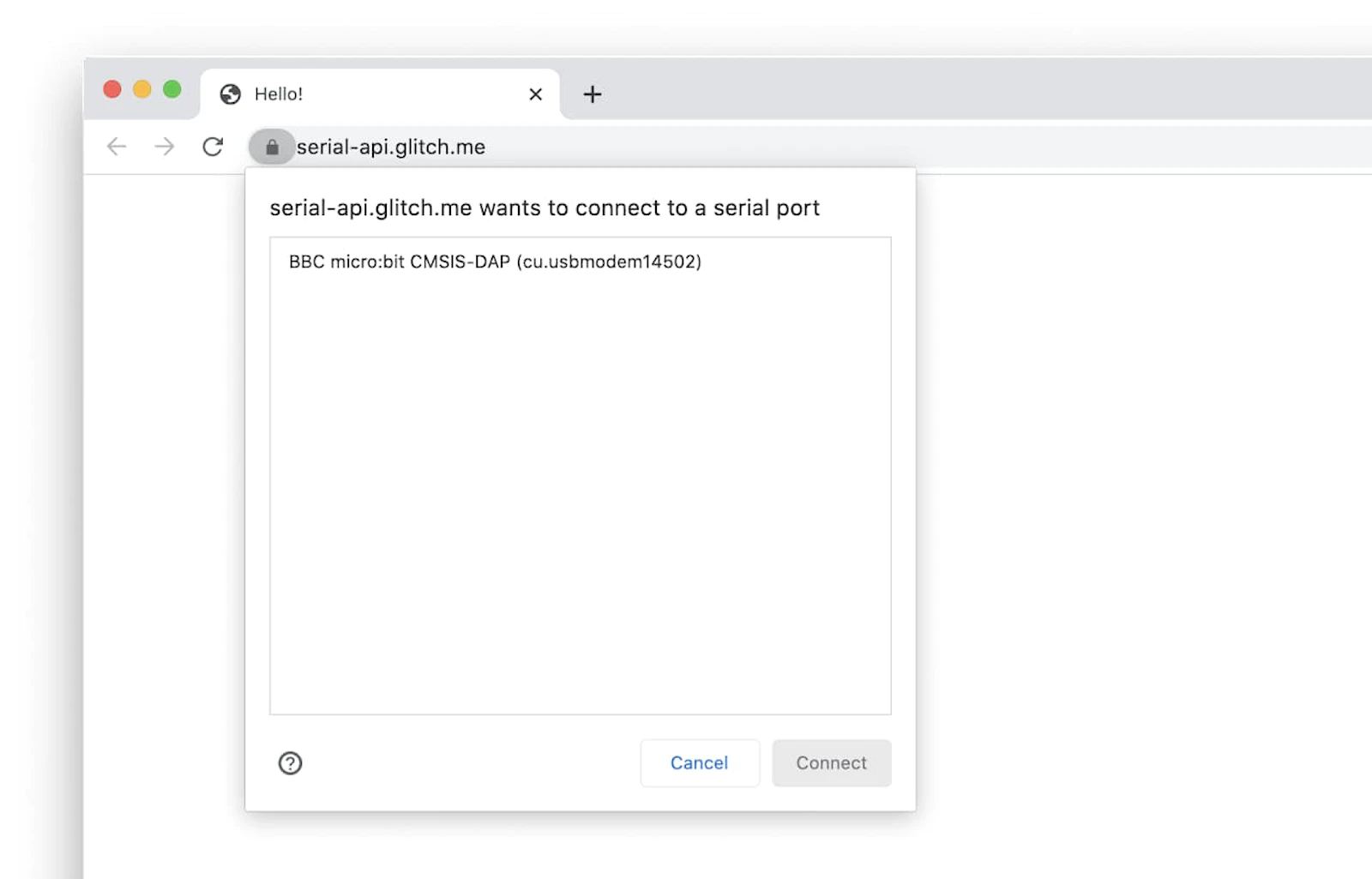

选择 BBC micro:bit 的用户提示

调用 requestPort() 提示用户选择一个设备并返回一个 SerialPort 对象.一旦你有了一个 SerialPort 对象，以所需的波特率调用 port.open() 将打开串口. baudRate成员指定通过串行线路发送数据的速度,它以每秒位数 (bps) 为单位表示。检查您设备的文档以获取正确的值，因为如果指定不正确，发送和接收的所有数据都将是乱码.对于某些模拟串行端口的 USB 和蓝牙设备，此值可以安全地设置为任何值，因为它会被模拟忽略。

// Prompt user to select any serial port.
const port = await navigator.serial.requestPort();

// Wait for the serial port to open.
await port.open({ baudRate: 9600 });

可以在打开串行端口时指定以下任何选项,这些选项是可选的，并且具有方便的默认值:

• dataBits：每帧的数据位数（7 或 8）
• stopBits：帧末尾的停止位数（1 或 2）
• parity：奇偶校验模式（none-无、even-偶数或 odd-奇数）
• bufferSize：应创建的读写缓冲区的大小（必须小于 16MB）
• flowControl：流量控制模式（“none”或“hardware”）

从串口读取

Web Serial API 中的输入和输出流由 Streams API 处理。如果不熟悉流，请查看 Streams API 概念。本文仅涉及流和流处理的皮毛。 建立串行端口连接后，SerialPort 对象的可读和可写属性返回一个 ReadableStream 和一个 WritableStream,这些将用于从串行设备接收数据和向串行设备发送数据。两者都使用 Uint8Array 实例进行数据传输。 当新数据从串行设备到达时，port.readable.getReader().read() 异步返回两个属性：value和done布尔值,如果done为真，串口已经关闭或者没有数据进来。调用 port.readable.getReader() 创建一个reader并锁定它的可读性,可读被锁定时，串口不能关闭。

const reader = port.readable.getReader();

// Listen to data coming from the serial device.
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    // Allow the serial port to be closed later.
    reader.releaseLock();
    break;
  }
  // value is a Uint8Array.
  console.log(value);
}

在缓冲区溢出、帧错误或奇偶校验错误等某些情况下，可能会发生一些非致命的串行端口读取错误。这些作为异常抛出，可以通过在前一个检查 port.readable 的循环之上添加另一个循环来捕获。这是可行的，因为只要错误不是致命的，就会自动创建一个新的 ReadableStream。如果发生致命错误，例如串行设备被移除，则 port.readable 变为 null。

while (port.readable) {
  const reader = port.readable.getReader();

  try {
    while (true) {
      const { value, done } = await reader.read();
      if (done) {
        // Allow the serial port to be closed later.
        reader.releaseLock();
        break;
      }
      if (value) {
        console.log(value);
      }
    }
  } catch (error) {
    // TODO: Handle non-fatal read error.
  }
}

如果串行设备发回文本，您可以通过 TextDecoderStream 管道 port.readable ，如下所示,TextDecoderStream 是一个转换流，它获取所有 Uint8Array 块并将它们转换为字符串。

const textDecoder = new TextDecoderStream();
const readableStreamClosed = port.readable.pipeTo(textDecoder.writable);
const reader = textDecoder.readable.getReader();

// Listen to data coming from the serial device.
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    // Allow the serial port to be closed later.
    reader.releaseLock();
    break;
  }
  // value is a string.
  console.log(value);
}

当您使用“Bring Your Own Buffer”(BYOB)阅读器从流中读取时，您可以控制内存的分配方式.调用 port.readable.getReader({ mode: "byob" }) 获取 ReadableStreamBYOBReader 接口，并在调用 read() 时提供自己的 ArrayBuffer.请注意，Web Serial API 在 Chrome 106 或更高版本中支持此功能。

try {
  const reader = port.readable.getReader({ mode: "byob" });
  // Call reader.read() to read data into a buffer...
} catch (error) {
  if (error instanceof TypeError) {
    // BYOB readers are not supported.
    // Fallback to port.readable.getReader()...
  }
}

下面是一个如何重用 value.buffer 中的缓冲区的示例：

const bufferSize = 1024; // 1kB
let buffer = new ArrayBuffer(bufferSize);

// Set `bufferSize` on open() to at least the size of the buffer.
await port.open({ baudRate: 9600, bufferSize });

const reader = port.readable.getReader({ mode: "byob" });
while (true) {
  const { value, done } = await reader.read(new Uint8Array(buffer));
  if (done) {
    break;
  }
  buffer = value.buffer;
  // Handle `value`.
}

这是另一个如何从串行端口读取特定数量数据的示例：

async function readInto(reader, buffer) {
  let offset = 0;
  while (offset < buffer.byteLength) {
    const { value, done } = await reader.read(
      new Uint8Array(buffer, offset)
    );
    if (done) {
      break;
    }
    buffer = value.buffer;
    offset += value.byteLength;
  }
  return buffer;
}

const reader = port.readable.getReader({ mode: "byob" });
let buffer = new ArrayBuffer(512);
// Read the first 512 bytes.
buffer = await readInto(reader, buffer);
// Then read the next 512 bytes.
buffer = await readInto(reader, buffer);

写入串口

要将数据发送到串行设备，请将数据传递给 port.writable.getWriter().write()。需要在 port.writable.getWriter() 上调用 releaseLock() 才能稍后关闭串口。

const writer = port.writable.getWriter();

const data = new Uint8Array([104, 101, 108, 108, 111]); // hello
await writer.write(data);


// Allow the serial port to be closed later.
writer.releaseLock();

通过管道传输到 port.writable 的 TextEncoderStream 将文本发送到设备，如下所示。

const textEncoder = new TextEncoderStream();
const writableStreamClosed = textEncoder.readable.pipeTo(port.writable);

const writer = textEncoder.writable.getWriter();

await writer.write("hello");

关闭串口

如果其可读和可写成员已解锁，即reader和writer已经各自调用releaseLock()，则port.close() 会关闭串行端口。

await port.close();

但是，当使用循环从串行设备连续读取数据时，port.readable 将一直被锁定，直到遇到错误.在这种情况下，调用 reader.cancel() 将强制 reader.read() 立即解析为 { value: undefined, done: true } 并因此允许循环调用 reader.releaseLock()。

// Without transform streams.

let keepReading = true;
let reader;

async function readUntilClosed() {
  while (port.readable && keepReading) {
    reader = port.readable.getReader();
    try {
      while (true) {
        const { value, done } = await reader.read();
        if (done) {
          // reader.cancel() has been called.
          break;
        }
        // value is a Uint8Array.
        console.log(value);
      }
    } catch (error) {
      // Handle error...
    } finally {
      // Allow the serial port to be closed later.
      reader.releaseLock();
    }
  }

  await port.close();
}

const closedPromise = readUntilClosed();

document.querySelector('button').addEventListener('click', async () => {
  // User clicked a button to close the serial port.
  keepReading = false;
  // Force reader.read() to resolve immediately and subsequently
  // call reader.releaseLock() in the loop example above.
  reader.cancel();
  await closedPromise;
});

使用转换流（如 TextDecoderStream 和 TextEncoderStream）时，关闭串行端口会更加复杂。像以前一样调用 reader.cancel() 。然后调用 writer.close() 和 port.close()。这通过转换流将错误传播到底层串行端口。因为错误传播不会立即发生，所以您需要使用之前创建的 readableStreamClosed 和 writableStreamClosed 承诺来检测 port.readable 和 port.writable 何时被解锁。取消读取器会导致流中止；这就是为什么您必须捕获并忽略由此产生的错误。

// With transform streams.

const textDecoder = new TextDecoderStream();
const readableStreamClosed = port.readable.pipeTo(textDecoder.writable);
const reader = textDecoder.readable.getReader();

// Listen to data coming from the serial device.
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    reader.releaseLock();
    break;
  }
  // value is a string.
  console.log(value);
}
//
const textEncoder = new TextEncoderStream();
const writableStreamClosed = textEncoder.readable.pipeTo(port.writable);

reader.cancel();
await readableStreamClosed.catch(() => { /* Ignore the error */ });

writer.close();
await writableStreamClosed;

await port.close();

监听连接和断开

如果 USB 设备提供串行端口，则该设备可以连接到系统或从系统断开连接。当网站被授予访问串行端口的权限时，它应该监视连接和断开事件。

navigator.serial.addEventListener("connect", (event) => {
  // TODO: Automatically open event.target or warn user a port is available.
});

navigator.serial.addEventListener("disconnect", (event) => {
  // TODO: Remove |event.target| from the UI.
  // If the serial port was opened, a stream error would be observed as well.
});

在 Chrome 89 之前，连接和断开连接事件会触发自定义 SerialConnectionEvent 对象，受影响的 SerialPort 接口可用作端口属性。你可能想使用 event.port || event.target 来处理转换。

处理信号

建立串口连接后，可以显式查询和设置串口暴露的信号，用于设备检测和流量控制。这些信号被定义为布尔值。例如，如果切换数据终端就绪 (DTR) 信号，某些设备（如 Arduino）将进入编程模式。 设置输出信号和获取输入信号分别通过调用 port.setSignals() 和 port.getSignals() 来完成。请参阅下面的用法示例。

/ Turn off Serial Break signal.
await port.setSignals({ break: false });

// Turn on Data Terminal Ready (DTR) signal.
await port.setSignals({ dataTerminalReady: true });

// Turn off Request To Send (RTS) signal.
await port.setSignals({ requestToSend: false });

const signals = await port.getSignals();
console.log(`Clear To Send:       ${signals.clearToSend}`);
console.log(`Data Carrier Detect: ${signals.dataCarrierDetect}`);
console.log(`Data Set Ready:      ${signals.dataSetReady}`);
console.log(`Ring Indicator:      ${signals.ringIndicator}`);

转换流

从串行设备接收数据时，不一定会一次获得所有数据。它可以任意分块。有关详细信息，请参阅流 API 概念。 为了解决这个问题，您可以使用一些内置的转换流，例如 TextDecoderStream 或创建您自己的转换流，它允许解析传入的流并返回解析后的数据。转换流位于串行设备和使用该流的读取循环之间,它可以在使用数据之前应用任意转换。把它想象成一条装配线：当一个小部件从生产线上下来时，生产线中的每一步都会修改小部件，因此当它到达最终目的地时，它就是一个功能齐全的小部件 二战城堡布罗姆维奇飞机厂

例如，考虑如何创建一个转换流类，该类使用流并根据换行符对其进行分块.每次流接收到新数据时都会调用其 transform() 方法。它可以将数据排入队列或将其保存以备后用。流关闭时调用 flush() 方法，它处理任何尚未处理的数据。

要使用转换流类，您需要通过它传输传入流。在从串行端口读取下的第三个代码示例中，原始输入流仅通过 TextDecoderStream 进行管道传输，因此我们需要调用 pipeThrough() 将其通过我们新的管道传输LineBreakTransformer

class LineBreakTransformer {
  constructor() {
    // A container for holding stream data until a new line.
    this.chunks = "";
  }

  transform(chunk, controller) {
    // Append new chunks to existing chunks.
    this.chunks += chunk;
    // For each line breaks in chunks, send the parsed lines out.
    const lines = this.chunks.split("\r\n");
    this.chunks = lines.pop();
    lines.forEach((line) => controller.enqueue(line));
  }

  flush(controller) {
    // When the stream is closed, flush any remaining chunks out.
    controller.enqueue(this.chunks);
  }
}

const textDecoder = new TextDecoderStream();
const readableStreamClosed = port.readable.pipeTo(textDecoder.writable);
const reader = textDecoder.readable
  .pipeThrough(new TransformStream(new LineBreakTransformer()))
  .getReader();

要调试串行设备通信问题，请使用 port.readable 的 tee() 方法来拆分进出串行设备的流。创建的两个流可以独立使用，这允许您将一个流打印到控制台以供检查

const [appReadable, devReadable] = port.readable.tee();

// You may want to update UI with incoming data from appReadable
// and log incoming data in JS console for inspection from devReadable.

撤销对串行端口的访问

该网站可以通过在 SerialPort 实例上调用 forget() 来清除访问它不再感兴趣的串行端口的权限,例如，对于在具有许多设备的共享计算机上使用的教育 Web 应用程序，大量累积的用户生成的权限会造成糟糕的用户体验。

// Voluntarily revoke access to this serial port.
await port.forget();

由于 forget() 在 Chrome 103 或更高版本中可用，请检查以下是否支持此功能：

if ("serial" in navigator && "forget" in SerialPort.prototype) {
  // forget() is supported.
}

开发技巧

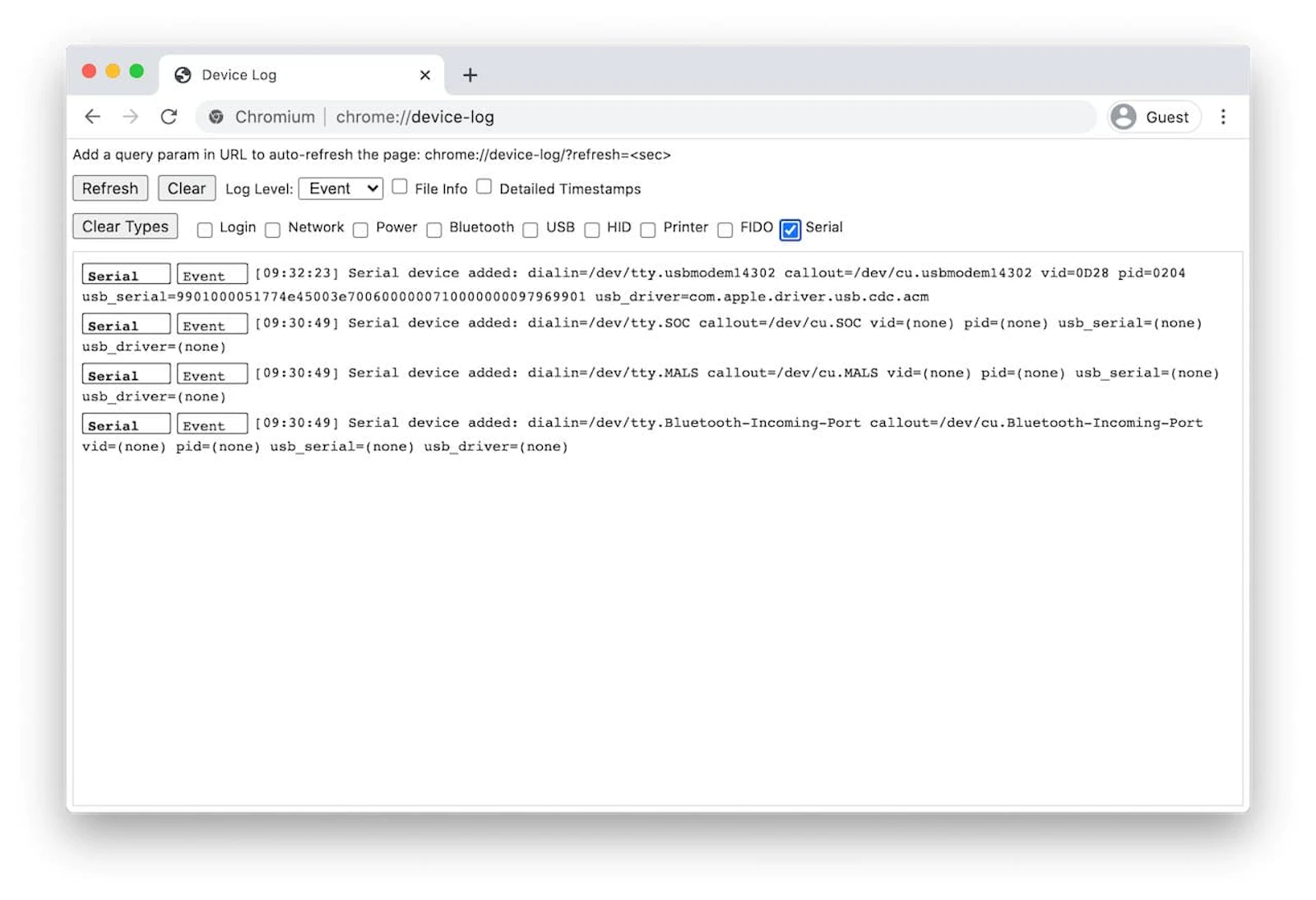

使用内部页面 about://device-log 在 Chrome 中调试 Web Serial API 很容易，可以在一个地方看到所有与串行设备相关的事件。 Chrome 中用于调试 Web Serial API 的内部页面。

插上usb设备，或者拔掉设备时会输出如下日志：

USBUser[23:30:12] USB device added: vendor=1659 "Prolific Technology Inc.", product=8963 "USB-Serial Controller", serial="", guid=0e0195a0-08dd-4e21-8692-7d9c8838fc73

SerialEvent[23:30:12] Serial device added: dialin=/dev/tty.usbserial-1410 callout=/dev/cu.usbserial-1410 vid=067B pid=2303 usb_serial=(none) usb_driver=com.apple.driver.AppleUSBPLCOM

USBUser[23:29:44] USB device removed: guid=99a43714-9296-4246-901b-b988e4021314

SerialDebug[23:29:44] Failed to flush port: Device not configured (6)

SerialEvent[23:29:44] Serial device removed: path=/dev/cu.usbserial-1410

代码实验室

在 Google Developer Codelab 中，您将使用 Web Serial API 与 BBC micro:bit 板进行交互，以在其 5x5 LED 矩阵上显示图像。

浏览器支持

Web Serial API 在 Chrome 89 的所有桌面平台（ChromeOS、Linux、macOS 和 Windows）上可用。

Polyfill

在 Android 上，可以使用 WebUSB API 和 Serial API polyfill 支持基于 USB 的串行端口。此 polyfill 仅限于可通过 WebUSB API 访问设备的硬件和平台，因为它尚未被内置设备驱动程序声明。

安全和隐私

规范作者使用控制对强大 Web 平台功能的访问中定义的核心原则设计和实现了 Web 串行 API，包括用户控制、透明度和人体工程学。使用此 API 的能力主要受权限模型的限制，该模型一次仅授予对单个串行设备的访问权限。为响应用户提示，用户必须采取主动步骤来选择特定的串行设备。 要了解安全权衡，请查看 Web Serial API Explainer 的安全和隐私部分。

示例

Serial Terminal WebSerial Espruino Web IDE
